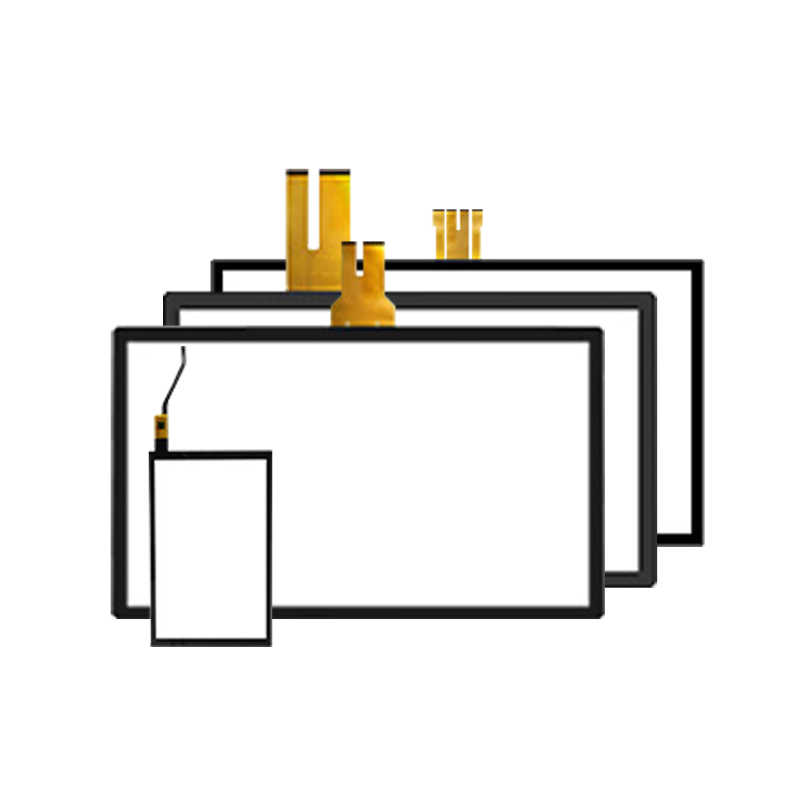

OEM industrial touch screen assembly
Сенсорные сборки OEM-производства для промышленной интеграции.
SCOPE

Промышленные сборки сенсорных экранов

Мы производим и поставляем сенсорные сборки для OEM-оборудования и встраиваемых систем управления.

На этой странице под “сенсорным экраном” подразумевается сенсорный блок, встроенный в дисплейный модуль: защитная линза, сенсорный датчик и конфигурация контроллера.

  • Технологии: PCAP и резистивные (4-проводные / 5-проводные)
  • Типичный диапазон размеров: 7” - 55”
  • Интерфейсы: USB, I²C, RS-232 (зависит от хозяина)
  • Модель поставки: OEM-производство для определенных программ продукции
Необходимые исходные данные для проекта см. Project Fit.
Навигация по проекту
Перейдите в раздел, соответствующий текущему этапу разработки.
Определение проекта и необходимые исходные данные • PCAP против резистивного выбора • Стандартные размеры
ПРОЕКТ ПОДХОДИТ

Входы, необходимые для сенсорной конфигурации

Правильная рекомендация зависит от структуры, окружения и хост-системы.

1) Структура
  • Толщина покровного стекла / печать
  • Мишень для связывания (воздух / OCA / LOCA)
  • Ободок, прокладка, монтажные ограничения
2) Окружающая среда
  • Работа в перчатках или во влажных помещениях
  • Открытый воздух / воздействие ультрафиолета
  • Температура и химическое воздействие
3) Хост-система
  • Операционная система
  • Интерфейс (USB / I²C / RS-232)
  • Заземление / электромагнитные помехи
Инженерный выход:
  • Рекомендуемое направление укладки и склеивания
  • Согласование контроллера и интерфейса с хост-системой
  • Образец плана и контрольные точки проверки
  • Утверждение чертежей и определение контроля изменений
ОСНОВНОЙ ИНЖЕНЕРНЫЙ ПРИНЦИП

Производительность сенсорного экрана зависит от структуры, конфигурации контроллера и условий работы системы.

Стабильное поведение сенсорного блока невозможно определить только по номинальным характеристикам. Оно зависит от того, как сенсорный узел взаимодействует с механической и электрической средой.

  • Структура стека: толщина покровного стекла, метод склеивания (воздух / OCA / LOCA), монтажные слои
  • Конфигурация контроллера: настройка чувствительности, параметры работы в перчатках/влажных помещениях, настройки встроенного ПО
  • Системный контекст: конструкция заземления, экранирование, прокладка кабелей, воздействие электромагнитных помех / ESD

Конфигурация обычно рассматривается и проверяется во время отбора образцов и утверждения с реальной структурой передней панели и основной системой.

РУКОВОДСТВО ПО ВЫБОРУ

PCAP или резистивные - руководство по выбору

Выбор технологии зависит от структуры передней панели, стиля взаимодействия, требований к уплотнению и ограничений хост-системы.

Projected capacitive (PCAP) industrial touch screen

Проецируемая емкость (PCAP)

Обычно используется в герметичных конструкциях со стеклянным фасадом и мультисенсорных интерфейсах.

  • Поддержка мультисенсорного взаимодействия
  • Подходит для передних поверхностей со степенью защиты IP
  • Согласованность с современными системами пользовательского интерфейса
Производительность зависит от толщины стека, метода склеивания, конфигурации контроллера и контроля шума в системе.
Примечание по закупке: Подходит для конструкций с герметичным стеклянным фронтом и последовательным пользовательским интерфейсом. Требуется оценка системного шума при интеграции.
Resistive industrial touch screen

Резистивный (4-проводной / 5-проводной)

Обычно выбирается для систем управления с одноточечным вводом и приводом от щупа.

  • Можно работать со стилусом или в плотных перчатках
  • Фокусировка приложений одним касанием
  • Совместимость со многими устаревшими платформами
Механический износ верхнего слоя следует учитывать в условиях высокой нагрузки.
Примечание по закупке: Подходит для работы со стилусом или тяжелыми перчатками, а также для устаревших платформ. Учитывайте механический износ при высоких нагрузках.

Конструктивные и шумовые соображения, см. Основной инженерный принцип.

КОНТРОЛЬ СПЕЦИФИКАЦИИ OEM

Управление спецификациями для промышленных сенсорных программ

Сенсорные сборки определяются и утверждаются до начала серийного производства, при этом в процессе поставки сохраняется контроль за изменениями.

  • Определение спецификации: Механическая конструкция, способ крепления, конфигурация контроллера, и интерфейс подтверждены во время отбора образцов.
  • Блокировка ревизии: Утвержденные чертежи и конфигурация замораживаются до начала опытного и серийного производства.
  • Контроль изменений: PCN выдается за изменения материала или процесса, влияющие на форму, посадку или функциональность.
  • Преемственность программы: Согласование жизненного цикла и стратегия замещения обсуждаются заранее для долгосрочных поставок комплектующих.
ПРИЛОЖЕНИЯ

Среды развертывания

Выбираются по ограничениям - видимость, герметичность, рабочий цикл, доступ к обслуживанию и электрический шум.

Energy and infrastructure terminals
Энергетика и инфраструктура

Солнечный свет, взаимодействие с общественностью, герметичные фасады.

KPI читаемость при солнечном свете - прикосновение в перчатках/мокрых руках - фронтальное уплотнение (опция)
Industrial automation HMI
Промышленная автоматизация

Электрический шум, продолжительная работа, доступ к обслуживанию.

KPI Учет электромагнитных и электростатических помех - устойчивое крепление - интеграция с возможностью обслуживания
Self-service terminals
Самообслуживание и без присмотра

Круглосуточное использование, ограниченные окна обслуживания.

KPI непрерывный режим работы - контроль ложных касаний - возможность обслуживания в полевых условиях
Harsh site deployments
Развертывание в суровых условиях

Опасность влаги, ударов, конденсата.

KPI варианты воздействия (IK) - оптическое склеивание - смягчение конденсации

Расскажите о своей среде развертывания и ограничениях - мы порекомендуем вам направление развития платформы.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Промышленная сенсорная интеграция - общие вопросы

Сосредоточен на выполнении OEM-производств и контроле поставок.

Может ли PCAP поддерживать толстые покровные стекла?

Реализуемость зависит от толщины стека, возможностей контроллера, и шумовых условий в системе. Оценка производится на основе реальной конструкции.

Поддерживаете ли вы работу в перчатках или при влажном прикосновении?

Работа в перчатках и во влажных помещениях зависит от настройки контроллера и условий заземления системы. Рекомендуется проводить проверку во время отбора проб.

Что необходимо для начала проекта?

Габаритные размеры, структура передней панели, интерфейс хоста, и условия развертывания являются достаточными для первоначального рассмотрения.

Как обрабатываются изменения в спецификации?

Утвержденные спецификации фиксируются до начала серийного производства. PCN выдается за изменения, влияющие на форму, посадку или функциональность.

Поставляете ли вы запасные части для конечных пользователей?

Основное внимание уделяется поставкам по программам OEM. Заказы на потребительскую замену обычно не поддерживаются.

ПОЧЕМУ EAGLE TOUCH

Создан для стабильной интеграции

Решения по дизайну привязаны к реальному использованию. Определенная область применения. Четкие результаты. Документация доступна по моделям/конфигурациям для квалифицированных OEM-программ (при необходимости NDA).

Что вы получите: проверку осуществимости + направление конфигурации + диапазон времени выполнения (на основе проекта).
Программное управление: отслеживание изменений и официальное уведомление об изменениях (PCN) при необходимости обновлений.
Стабильная работа в полевых условиях
Тепловой подход, выбор компонентов, планирование валидации.
Контролируемая настройка
Определена область применения стекла, склеивания, герметизации, монтажа и отображения входов/выходов.
Инженерная коммуникация
Чертежи, схемы укладки, замечания по интеграции и планирование проверки.
Предсказуемое развитие программы
Прототип → пилотный проект → производство с четкими контрольными точками.
CE/EMC documentation support
Документы CE/EMC
RoHS documentation support
Документы RoHS
FCC documentation support
Документы FCC
СПРАВОЧНАЯ БИБЛИОТЕКА

Стандартные размеры для сенсорных программ OEM

Эти модели служат отправной точкой для определения размеров. Окончательные спецификации подтверждаются утверждением чертежей и проверкой образцов.

Поделитесь чертежом или целевым размером. Полная спецификация может быть уточнена после оценки.
Нужна технико-экономическая оценка?
Справочная записка:
  • Модели, указанные в списке, имеют только габаритные размеры.
  • Нестандартные размеры и структуры могут быть определены в соответствии с требованиями проекта.
PCAP (емкостной) - стандартные модели (расширенная таблица)
П/НРазмерТолщинаОкно VA (мм)Контур датчика (мм)Крышка объектива (мм)
ET097F86149.7"3,9 мм196.75 × 148.3199.75 × 151.3253.77 × 188.77
ETCG101A83-2.010.1"2,0 мм217.96 × 136.6228 × 149229.60 × 151.00
ET101F805810.1"2,9 мм217.96 × 136.6229.96 × 151.5254.96 × 172.6
ET101F805910.1"2,9 мм222.5 × 125234.5 × 140247 × 150
ETCCG104A03-1.010.4"2,5 мм213.6 × 161.00237.98 × 187.17255.20 × 202.50
ET104F806010.4"2,9 мм211 × 158.4235.2 × 175.4245.1 × 192.5
ETCG104A06-1.010.4"2,85 мм212.20 × 159.40239 × 179.4242.00 × 183.00
ET116F802311.6"2,9 мм257 × 146270 × 159287 × 176
ETCG121A19-1.012.1"1,9 мм247 × 186.6257.75 × 201.95259.75 × 203.95
ET121F806212.1"2,0 мм246.76 × 185.32260 × 200.1274.16 × 220.9
ET133F806313.3"2,0 мм295 × 166.6307.88 × 181.12335 × 197
ET140F806414"2,0 мм311 × 176322 × 190335 × 200
ETCG150A30-3.015"2,45 мм304.10 × 228.10304.10 × 228.10327.50 × 255.00
ET150F806615"2,0 мм304 × 228.01323 × 243.5364 × 288
ETCG156A08-2.015.6"2,4 мм343.54 × 192.83367.30 × 216.20380.5 × 234.58
ET156F806915.6"3,9 мм344 × 194358 × 210383.91 × 233
ETCG170A11-2.017"2,45 мм338.92 × 271.34338.92 × 271.34364.42 × 299.33
ET170F806817"2,9 мм338.92 × 271.34356.92 × 290.84377 × 309
ETCG185A13-1.018.5"3,4 мм410.80 × 231.40433.80 × 283.00460 × 283.00
ET185F807118.5"3,9 мм410.8 × 231.40428 × 249.9448.8 × 269.4
ETCG190A13-1.019"3,4 мм377.32 × 302.06403.32 × 331.06403.32 × 331.06
ET190F807219"2,9 мм377.32 × 302.06395 × 320.26421 × 346
ET195F807419.5"2,7 мм433 × 240.36447.4 × 257.8472.5 × 280.9
ETCG215A56-1.021.5"3,4 мм478.00 × 269.80478.00 × 269.80508 × 303.80
ETCG215A72-2.021.5"2,45 мм476 × 267.50492 × 288.61494 × 290.61
ETCG236A04-1.023.6"4,4 мм522.65 × 295.20549.20 × 326.05587.00 × 356.00
ET236F8078—2,7 мм522.28 × 294.22542.16 × 318.44555.5 × 343
ET236F8079—2,7 мм522.26 × 294.22542.16 × 318.44555.5 × 343
ET238F808023.8"2,7 мм527.04 × 296.46544 × 316.5570 × 342
ET270F808227"3,3 мм598 × 336618.2 × 360.45658 × 416
ETCG320A02-1.032"3,35 мм698.95 × 393.42721.50 × 416.65757.12 × 450.60
ETCG430A02-1.043"4,4 мм943.20 × 535.50973.00 × 561.50994.20 × 587.30
ETCG550A01-1.055"4,3 мм1210.8 × 6801251.6 × 716.421299 × 770
Резистивный (4-проводной) - стандарт 10,1-24 дюйма (расширенная таблица)
П/НРазмерТолщинаВнешний размерОбласть просмотраАктивная область
ET-4101A010.1"1,4 мм224 × 168.5207 × 156.5203 × 152.5
ET-4101A110.1"1,1 мм233 × 143.8223.4 × 132.2221.4 × 130.2
ET-4101A710.1"1,4 мм235 × 145.8223.42 × 133.65221.42 × 131.65
ET-4104A010.4"1,4 мм225.55 × 172.95215 × 162.2211.2 × 158.8
ET-4106A010.6"1,4 мм227 × 175215 × 165215 × 165
ET-4121AO12.1"2,0 мм260.6 × 198.5250.5 × 188.9243.76 × 182.32
ET-4121A112.1"2,0 мм271 × 206254 × 192248 × 186
ET-4121A212.1"2,0 мм275.8 × 178264.1 × 166.2261.1 × 163.2
ET-4141A014.1"2,0 мм319 × 204306 × 192302 × 188
ET-4150A015"2,0 мм322 × 247310.5 × 236304 × 228
ET-4150A215"2,0 мм321 × 247310.5 × 236304 × 228
ET-4151A015.1"2,0 мм346.2 × 217331.2 × 207327.2 × 203
ET-4156A015.6"2,0 мм358 × 208.5348 × 196346 × 194
ET-4170A017"2,0 мм355 × 288341.5 × 275337 × 269
ET-4170A117"2,0 мм362 × 278331 × 250320 × 240
ET-4171A017.1"2,0 мм382.2 × 239.5367.2 × 229.5363.2 × 225.5
ET-4185A018.5"2,0 мм429.37 × 253.6413.39 × 234409.79 × 230.4
ET-4190A019"2,0 мм392 × 318376 × 303367 × 293
ET-4190A119"2,0 мм396 × 323377 × 304375 × 300
ET-4190A219"2,0 мм441.8 × 273418.6 × 253.6415 × 250
ET-4191A019.1"2,0 мм426.8 × 275412 × 259406 × 253
ET-4192A019.2"2,0 мм500 × 109.2481.1 × 92478.08 × 89.64
ET-4200A020"2,0 мм462.8 × 272446.8 × 253.2442.8 × 249.08
ET-4216A021.6"2,0 мм500 × 292.6481.5 × 272.6477.5 × 268.6
ET-4220A022"2,0 мм488 × 310473.5 × 295471 × 293.8
ET-4220A122"2,0 мм491 × 318477 × 300475.6 × 297.6
ET-4230A023"2,0 мм534 × 313514 × 291510 × 287
Резистивные (4-проводные) - малые размеры (расширить таблицу)
П/НРазмерТолщинаВнешний размерОбласть просмотраАктивная область
ET-4043A04.3"1,0 мм105.5 × 67.299 × 57.696.4 × 55
ET-4047A04.7"1,0 мм113.7 × 69.3106.88 × 61.15105.28 × 60.15
ET-4050A35"1,1 мм120.2 × 73.5116.2 × 67.5111.2 × 63.7
ET-4057A05.7"1,4 мм132.5 × 104.7123 × 94.7116 × 87.7
ET-4060A06"1,4 мм143.5 × 88135.08 × 77.67132.48 × 75.07
ET-4061A06.1"1,4 мм148 × 82138.2 × 74136.2 × 72
ET-4062A06.2"1,4 мм155.2 × 89140.7 × 80.4137.52 × 77.22
ET-4065A06.5"1,4 мм155 × 89.3142.8 × 80142.8 × 80
ET-4069A06.9"1,4 мм167 × 93159.3 × 84.4157.3 × 82.4
ET-4070A07"1,4 мм164.8 × 103.8155.3 × 94.3152.4 × 91.44
ET-4070A17"1,4 мм163.5 × 102.5154.4 × 93.44151.4 × 90.44
ET-4070A27"1,4 мм168 × 94159.3 × 86157 × 83.8
ET-4070A37"1,4 мм164.9 × 100157 × 90155 × 88
ET-4070A47"1,4 мм165 × 106155 × 93.5152 × 91
ET-4071A07.1"1,4 мм164.2 × 103.2155 × 94153.4 × 92.44
ET-4078A07.8"1,4 мм185.7 × 118.4172.6 × 103169 × 99
ET-4078A27.8"2,3 мм174 × 132.2163.5 × 123.9158 × 118.7
ET-4080A08"1,4 мм183 × 141164.8 × 124.8161.8 × 121.8
ET-4081A08.1"1,4 мм192.8 × 115.9182.1 × 105.4178.64 × 101.36
ET-4084A08.4"1,4 мм184.8 × 149172.8 × 130.5168.8 × 126.5
ET-4084A28.4"1,4 мм199 × 118.5189.9 × 108.6185.76 × 104.6
ET-4084A38.4"1,4 мм187 × 141173.5 × 131170.5 × 128
ET-4089A08.9"1,4 мм213.36 × 129.55198.16 × 116.55196.07 × 114.4
ET-4089A18.9"1,1 мм205 × 125200 × 118.2198.4 × 117
ET-4090A09.0"1,4 мм210.7 × 112.08201.1 × 115.15198 × 112.08
ET-4100A010"1,4 мм255.2 × 61.4249.79 × 54.270.09 × 53
Резистивные (5-проводные) - стандартные модели (расширенная таблица)
П/НРазмерТолщинаВнешний размерОбласть просмотраАктивная область
ET-5102A010.2"2,0 мм145.9 × 235136.11 × 224.9133.2 × 222
ET-5104A010.4"2,0 мм174 × 229162.2 × 215158.8 × 211.2
ET-5121A012.1"2,0 мм200 × 265188.9 × 250.5182.32 × 243.76
ET-5121A212.1"2,0 мм178 × 275.8166.2 × 264.1163.2 × 261.1
ET-5141A014.1"2,0 мм204 × 319192 × 306188 × 302
ET-5150A015"2,0 мм247 × 322236 × 310.5228 × 304
ET-5156A015.6"2,0 мм215 × 362.8196.8 × 374.54192.8 × 343.54
ET-5170A017"2,0 мм288 × 355275 × 341.5269 × 337
ET-5185A018.5"2,0 мм429.37 × 253.6412.97 × 234409.37 × 230.4
ET-5190A019"2,0 мм318 × 392303 × 376293 × 367
ET-5190A119"2,0 мм323 × 396304 × 377300 × 375
ET-5191A019.1"2,0 мм276 × 426260 × 414256 × 410
ET-5200A020"2,0 мм329 × 432308 × 410303 × 405
ET-5216A021.6"2,0 мм292.6 × 500275 × 483.5270 × 478.5
ET-5220A022"2,0 мм310 × 488295 × 473.5293.8 × 471
КОНТАКТ

Инженерный обзор

Отправьте информацию о вашем приложении. В ответ мы сообщим направление конфигурации и дальнейшие шаги.

Лучше всего подходит для OEM/ODM и интеграционных проектов. Стандартный ответ: в течение 1 рабочего дня (GMT+8).
В RFQ, пожалуйста, укажите размер/яркость, интерфейсы, монтаж, рабочую температуру и целевую дату поставки.
