Промышленный монитор с открытой рамкой для интеграции встраиваемого оборудования
Предназначен для интеграции в корпуса промышленного оборудования. Детали крепления, интерфейса и сенсорного ввода согласовываются в процессе проектирования.
Типичный ответ инженера в течение 24-48 часов. На основе ваших данных составляются технико-экономические обоснования и спецификации.
Что такое монитор с открытой рамкой?
Монитор с открытой рамкой - это дисплей, предназначенный для установки в корпус оборудования, а не для использования в качестве отдельного настольного монитора. Открытая рамка позволяет дисплею совмещаться с вырезами в корпусе, точками крепления и внутренней кабельной трассой.
В промышленном оборудовании дисплеи с открытой рамкой обычно используются в качестве встроенных интерфейсов оператора для машин, медицинских приборов, киосков и систем мониторинга, где дисплей становится частью корпуса оборудования.
- Интеграция в заказные корпуса оборудования
- Выравнивание по определенному вырезу и монтажной конструкции
- Совместимость с интерфейсами контроллеров оборудования
- Фронтальная защита, определяемая конструкцией оборудования
Дисплей с открытой рамкой для интеграции оборудования
Монитор с открытой рамкой поставляется в виде дисплея в сборе, предназначенного для установки внутри корпуса оборудования. В отличие от закрытых настольных мониторов, конструкция открытой рамки соответствует ограничениям по вырезам в корпусе, монтажу и доступу к обслуживанию.
Интеграционное согласование обычно охватывает три области: механическая посадка, системные интерфейсы, и условия использования (защита фронта и окружающей среды). На этой странице представлено справочное руководство по планированию интеграции на ранних этапах.
Типичные варианты интеграции оборудования
Примеры того, куда обычно интегрируются дисплеи с открытой рамкой. Пригодность зависит от ограничений корпуса, интерфейсов и условий эксплуатации.
Шкафы автоматизации и управления
Дисплеи HMI с подключением к ПЛК, интегрированные в панели управления и корпуса машин.
Типичные условия эксплуатации: непрерывный режим работы, стационарный монтаж, использование в перчатках (зависит от проекта).
Медицинское и диагностическое оборудование
Дисплеи оператора, интегрированные в диагностические приборы и лабораторное оборудование.
Типичные условия: стабильная работа, интеграция в корпус, контролируемая среда.
Киоски и терминалы
Встраиваемые дисплеи для оформления билетов, регистрации, вендинга и платежных терминалов.
Типичные условия: частое использование прикосновений, защита переднего стекла, циклы общественного пользования.
Системы контроля и измерения
Дисплейные интерфейсы, используемые в станциях машинного зрения и метрологическом оборудовании.
Типичные условия: взаимодействие с оператором, стационарный монтаж, размещение в помещении.
Терминалы промышленных операторов
Индивидуальные панели HMI, интегрированные в машины, где корпус и входы/выходы определяются системой.
Типичные условия: длительные рабочие циклы, необходимость сенсорной настройки, определенное направление выхода кабеля.
Устройства мониторинга и инфраструктуры
Оборудование для мониторинга, используемое в транспортных, энергетических и экологических системах.
Типичные условия: системно-определенные интерфейсы, длительные программы развертывания, защита от воздействия окружающей среды.
Механическая подгонка и выравнивание при монтаже
Проверка соответствия основана на выравнивании вырезов, способе монтажа, глубине установки и направлении выхода кабеля. Для начала достаточно чертежа или фотографии.
- Вырез / отверстие: размер отверстия, перекрытие ободка и допуски
- Способ крепления: концепция переднего или заднего монтажа в зависимости от конструкции корпуса
- Глубина установки: задний зазор для модуля, разъемов и радиус изгиба кабеля
- Направление выхода кабеля: расположение разъемов, ограничения при прокладке и концепция разгрузки от натяжения
- Чертеж выкройки, ссылка на корпус или фотография с указанием основных размеров
- Предпочтительный способ монтажа (передний / задний), если решение уже принято
- Любые ограничения по глубине, зазору между разъемами или прокладке кабелей
Для выравнивания корпуса эталонные файлы обычно предоставляются после подтверждения базового масштаба.
- Размеры контура: 2D / 3D ссылка (если применимо)
- Рекомендации по монтажу: расположение отверстий и монтажные границы
- Расположение разъема: Положение входа/выхода и направление выхода кабеля
- Замечания по интеграции: Монтаж и обслуживание вашего жилья
Перед передачей подробных чертежей корпуса можно оформить NDA.
Примерная иллюстрация для вырезания и рассмотрения концепции монтажа.
Совет: Аннотированной фотографии или эскиза часто бывает достаточно для проверки выравнивания при первом проходе.
Интерфейс и электрическая совместимость
Выбор интерфейса согласуется с архитектурой вашего контроллера или системы. Мы подтверждаем наличие видеоввода, сенсорной связи и питания в соответствии с ограничениями вашей системы.
- Видеовход: HDMI / VGA / DVI / DP (LVDS / eDP на основе проекта)
- Сенсорное общение: USB
- Сила: определяется в зависимости от доступности системы
- Модель материнской платы или контроллера (если известна)
- Предпочитаемый видеоинтерфейс
- Требование к сенсорному управлению (PCAP / резистивное / без сенсорного управления)
- Доступная шина питания (если известно)
Если вы не уверены в интерфейсах, то для начала обычно достаточно номера модели контроллера или фотографии входа/выхода.
Совместимость системы обычно проверяется путем анализа интерфейсов контроллеров и наличия питания.

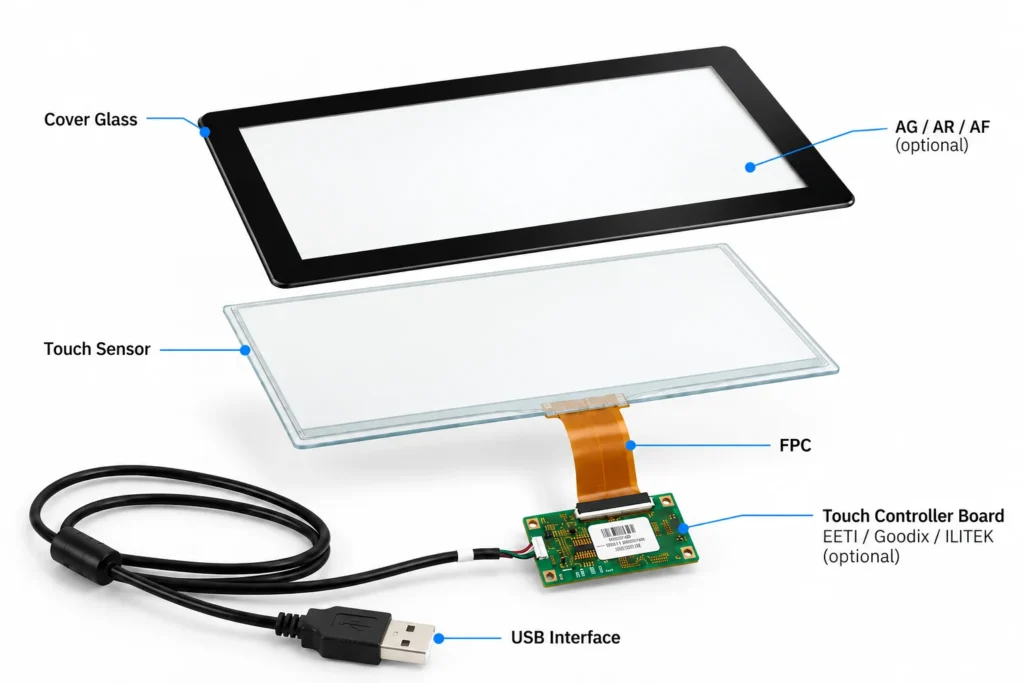

Структура и обработка поверхности переднего стекла выбираются в зависимости от требований к очистке, способу контакта и защите передней панели.
Условия сенсорного использования и определение защитного стекла
Сенсорные характеристики промышленного оборудования зависят от реальных условий эксплуатации. Заблаговременное определение метода контакта, экспозиции и деталей переднего стекла помогает сократить количество переделок при интеграции.
- PCAP: Поддержка мультитач для большинства современных интерфейсов HMI
- Резистивный: простое сенсорное управление, если это требуется в соответствии с предпочтениями системы
- Не трогать: только дисплей, когда прикосновение не требуется
Метод контакта
Перчатки, мокрые руки, стилус или голый палец.
Экспозиция
Вода, пыль, масла и чистящие средства.
Покровное стекло
Толщина, обработка поверхности и дополнительная печать.
Оптический стек
Отражения и склеивание при необходимости.
Для начала обычно достаточно краткого описания условий использования перчаток/мокрых перчаток/чистящих средств.
Обзор технических характеристик
Краткая справка для ранней проверки осуществимости и внутреннего планирования. Окончательные значения зависят от выбранного размера и конфигурации.
- Ранний обзор механической части/интерфейса
- Составление шорт-листа по размеру цели и направлению интеграции
- Внутреннее планирование спецификаций и корпусов (до RFQ)
Краткий формат для согласования размера, выреза, интерфейса и условий использования.
| Артикул | Типовой ассортимент / опции |
|---|---|
| Размер экрана | 7” - 32” |
| Разрешение | Промышленный стандарт по размеру |
| Яркость | Стандартная / повышенная яркость |
| Сенсорный | PCAP / резистивный / без сенсорного ввода |
| Монтаж | Переднее крепление / заднее крепление (определяется корпусом) |
| Видеовход | HDMI / VGA / DVI / DP (LVDS / eDP на основе проекта) |
| Сенсорный интерфейс | USB |
| Мощность | Определяется доступностью системы |
Если у вас уже есть размеры вырезов или эталон корпуса, их предоставление в первую очередь обычно ускоряет проверку совмещения.
Программное обеспечение для встраиваемого оборудования
После согласования конфигурации с конструкцией оборудования спецификация документируется и используется в качестве справочника при производстве и повторных заказах.
Интеграция встроенных дисплеев
Дисплейные сборки, поставляемые для установки в корпуса оборудования, такого как станки, медицинские приборы, киоски и промышленные терминалы.
Утвержденная конфигурация
Механическая структура, интерфейсы и сенсорная конфигурация документированы в виде утвержденной спецификации для последовательной сборки.
Повторяющееся производство
Повторные заказы следуют утвержденной конфигурации, со структурированным отслеживанием изменений, когда требуется обновление программы оборудования.
Управление запросами на изменения осуществляется с помощью записей о пересмотре и уведомлений в стиле PCN, где это применимо.
Для начала обычно достаточно краткого описания оборудования и целевого размера дисплея.
Совместная работа инженеров для интеграции оборудования
Практический уровень поддержки для команд, интегрирующих дисплей в корпус оборудования и систему контроллеров.
Прямые инженерные коммуникации
Поддержка в вопросах интеграции, связанных с посадкой, интерфейсами и требованиями к передней панели в процессе проектирования.
Согласование документации
Механические ссылки и примечания к интерфейсам приведены в соответствие с утвержденной конфигурацией для обеспечения преемственности программы.
Структурированный цикл обратной связи
Обычно отзывы поступают в течение 24-48 часов после получения базового контекста интеграции.
Техническое обсуждение под низким давлением для решения вопросов планирования и интеграции на ранних стадиях.
Вопросы и ответы по проектированию и закупкам
Краткие ответы на распространенные вопросы при планировании интеграции оборудования.
Инженерный обзор
Отправьте информацию о вашем приложении. В ответ мы сообщим направление конфигурации и дальнейшие шаги.
