Промышленные мониторы с соотношением сторон 4:3 и 16:9: какой из них подходит для вашей системы?

У клиента в имеющейся машине установлен 10,4-дюймовый дисплей, и он нашел более новую широкоформатную модель с диагональю 10,1 дюйма. Разъем выглядит совместимым, разрешение выше, а цена, возможно, даже ниже. Можно ли заменить один дисплей другим?

Как правило, не без изменений.

Именно здесь многие проекты по замене дисплеев заканчиваются неудачей. Размер экрана проверяется, но вопросы, связанные с размером отверстия для панели, активной областью, программным разрешением и координатами сенсорного ввода, оставляются на потом, до поступления образца. К тому моменту казавшаяся простой замена превращается в перепроектирование как механической, так и программной части.

При сравнении мониторов формата 4:3 и 16:9 для промышленного применения важным вопросом является не то, какой формат выглядит современнее, а то, какой из них с наименьшим риском впишется в общую систему.

Краткий ответ

В случае с уже установленным оборудованием следует начинать с исходного соотношения сторон и собственного разрешения. Замена на устройство с соотношением сторон 4:3, как правило, является более безопасным вариантом, если размеры проёма в корпусе, расположение интерфейса человека-машины (HMI) и монтажная конструкция уже определены.

Для нового оборудования OEM соотношение сторон 16:9 зачастую является более практичным исходным вариантом. Оно хорошо подходит для контента в формате Full HD, интерфейсов в стиле приборной панели, изображений с камер и макетов, в которых информация располагается рядом.

Это исходное правило, которое не заменяет проверку чертежа. Два монитора, обозначенные как “15 дюймов” и “15,6 дюйма”, относятся к одному и тому же общему размерному классу, но занимают разное пространство.

Соотношение сторон — это не разрешение

Соотношение сторон характеризует форму активной области дисплея. Разрешение показывает, сколько пикселей она содержит.

Матрица с разрешением 1024 × 768 имеет соотношение сторон 4:3. Матрица с разрешением 1920 × 1080 имеет соотношение сторон 16:9. Разрешение влияет на детализацию изображения и размер рабочего пространства в программах; соотношение сторон определяет пропорции этого рабочего пространства.

В промышленный монитор, оба эти параметра имеют значение. Они влияют на область видимого изображения, размер передней панели, расположение интерфейса HMI, поведение при масштабировании, а в сенсорных моделях — на соотношение между отображаемым изображением и координатами касания.

Это различие может показаться банальным, но оно позволяет избежать распространённой ошибки при подборе запчастей: выбора замены только потому, что она имеет нужный размер по диагонали и более высокое разрешение, без проверки того, подходит ли её форма к устройству.

Не каждый “квадратный” монитор имеет соотношение сторон 4:3

Промышленные покупатели часто используют термин “экран стандартного формата” как для мониторов с соотношением сторон 4:3, так и для мониторов с соотношением 5:4. Широкоформатные модели также объединяются в одну группу, даже если их точные пропорции различаются. Такое упрощенное обозначение удобно в разговоре, но перед утверждением модели все равно необходимо уточнить ее исходное разрешение.

Общая классификация товаров	Распространённые исходные разрешения	Типовые промышленные размеры	Типичные области применения
4:3	640 × 480, 800 × 600, 1024 × 768	8,4 дюйма, 10,4 дюйма, множество моделей с диагональю 12,1 дюйма, 15 дюймов	Устаревшее оборудование HMI, ЧПУ, системы управления станками и лабораторное оборудование
5:4	1280 × 1024	17″, 19″	Проекты в области промышленного управления, SCADA и модернизации
16:10	1280 × 800, 1920 × 1200	Многие модели с диагональю 7″, 10,1″ и некоторые модели с диагональю 12,1″	Компактные человеко-машинные интерфейсы и встроенное оборудование
Широкоформатный формат 16:9	1024 × 600, 1280 × 720, 1366 × 768, 1920 × 1080	7″ и 10,1″ в зависимости от модели; обычно 15,6″, 18,5″, 21,5″, 23,8″ и 27″	Киоски, зарядные устройства для электромобилей, приборные панели, видеооборудование и новое оборудование от производителей оригинального оборудования

На рынке ЖК-дисплеев панели с разрешением 1024 × 600 обычно указываются в спецификациях и продаются как модели с широкоформатным соотношением сторон 16:9. Независимо от размера, для подтверждения собственного разрешения и активной площади следует руководствоваться артикулом ЖК-дисплея и техническим паспортом, а не только описанием товара.

Большинство 17-дюймовых и 19-дюймовых панелей с разрешением 1280 × 1024 имеют соотношение сторон 5:4, а не 4:3. Многие 10,1-дюймовые панели с разрешением 1280 × 800 имеют соотношение сторон 16:10. Если рассматривать их как взаимозаменяемые, это может привести к тем же механическим проблемам и проблемам с масштабированием, что и при переходе с соотношения 4:3 на 16:9.

Почему детали с одинаковыми размерами по диагонали не подходят к одному и тому же отверстию

Размер по диагонали измеряется от одного угла активной области до противоположного угла. Это никак не отражает фактическую ширину и высоту.

Типичный ЖК-дисплей	Формат рынка	Исходное разрешение	Приблизительная площадь активной зоны
10,4″	4:3	1024 × 768	211,2 × 158,4 мм
10,1″	16:10	1280 × 800	217,0 × 135,6 мм
15,0″	4:3	1024 × 768	304,1 × 228,1 мм
15,6 дюйма	16:9	1920 × 1080	344,2 × 193,6 мм

Приведенные ниже размеры являются ориентировочными и приведены для сравнения. Точные значения зависят от модели ЖК-дисплея и должны быть взяты из чертежа панели.

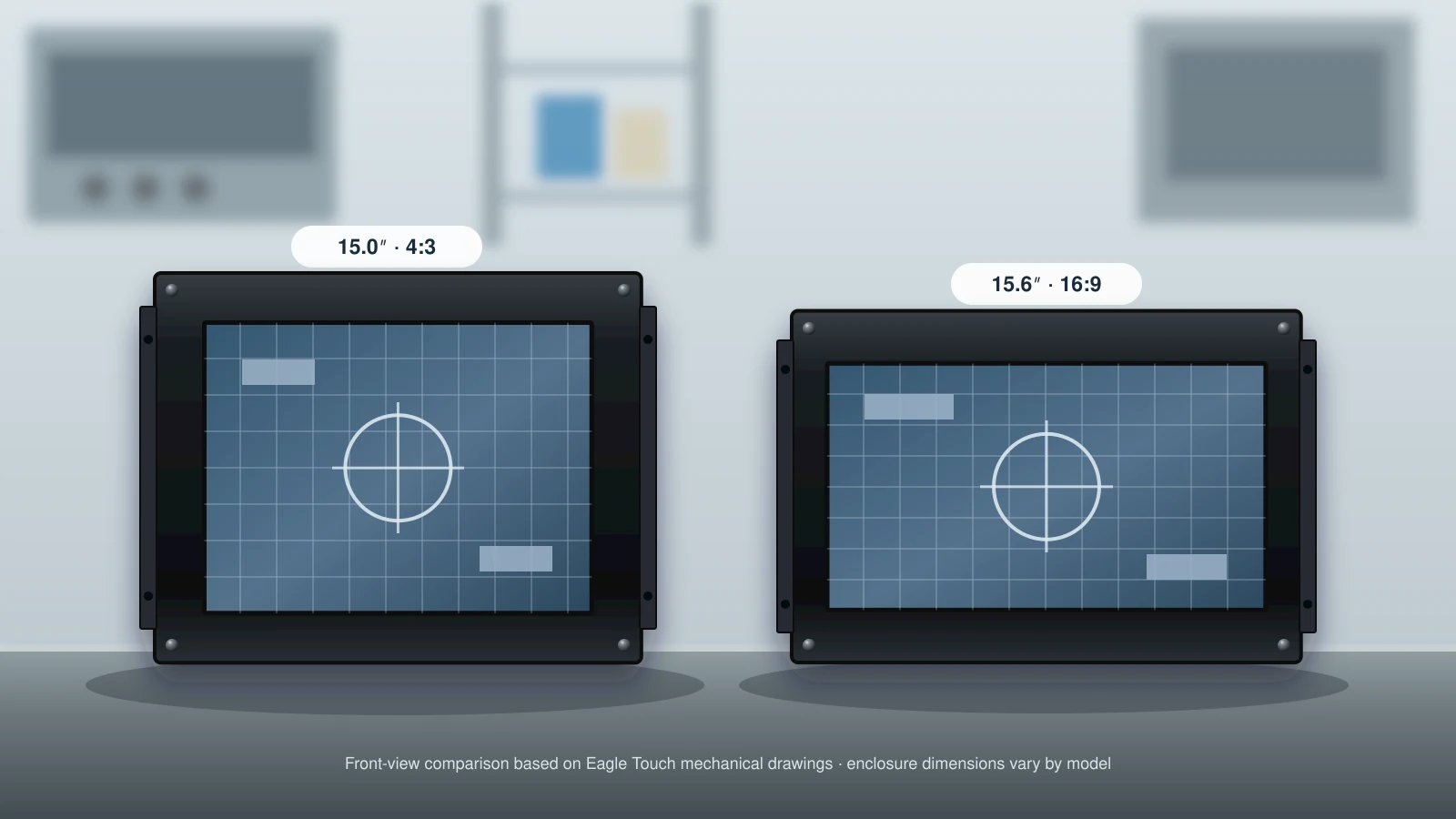

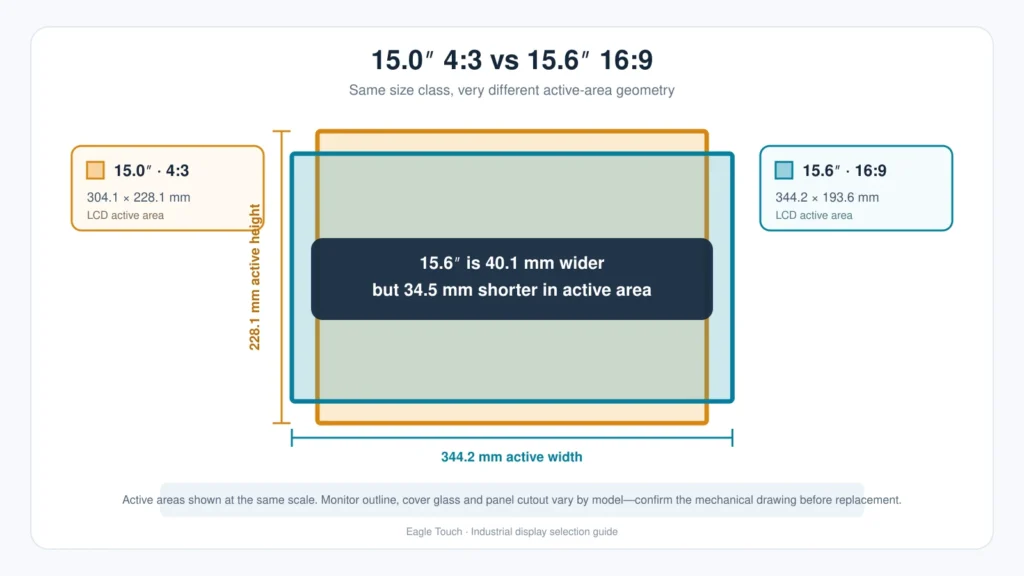

Разницу между 15-дюймовой панелью с соотношением сторон 4:3 и 15,6-дюймовой панелью с соотношением сторон 16:9 легко недооценить. Широкоформатная панель примерно на 40 мм шире, но при этом её полезная высота меньше примерно на 35 мм. Она может выходить за пределы доступной ширины корпуса, оставляя при этом неиспользуемое пространство сверху и снизу.

Та же самая проблема возникает с дисплеями диагональю 10,4 и 10,1 дюйма. Их диагонали различаются всего на 0,3 дюйма, однако разница в высоте составляет более 20 мм. Этого достаточно, чтобы существующий вырез стал непригодным для использования.

Что может пойти не так при модернизации?

Разъем может подойти. Но монитор всё равно может не работать.

В реальной машине изменение соотношения сторон может повлиять сразу на несколько частей конструкции:

• Открытие панели: Новый монитор может оказаться шире, короче или не поместиться в исходный вырез.
• Крепление и глубина: Кронштейны, стойки, кабельные выводы и места установки контроллеров могут создавать помехи для монтажа в корпусе.
• Схема расположения элементов интерфейса человека-машины (HMI): Программное обеспечение с фиксированным разрешением может приводить к появлению растянутых кнопок, неправильному расположению текста или неиспользованию части экрана.
• Выравнивание по касанию: При изменении разрешения дисплея или области отображения может потребоваться повторная калибровка, чтобы точка касания совпадала с видимым элементом управления.
• Передняя защита: Изменение передней панели может повлиять на степень сжатия прокладки, степень перекрытия окантовки и исходную конструкцию уплотнения.

Ни одна из этих проблем не решается за счёт одной лишь совместимости с интерфейсами HDMI или VGA. Стабильное изображение на испытательном стенде — это лишь первая проверка; монитор в сборе должен ещё правильно устанавливаться и функционировать внутри оборудования.

Что видит пользователь, когда форматы не совпадают

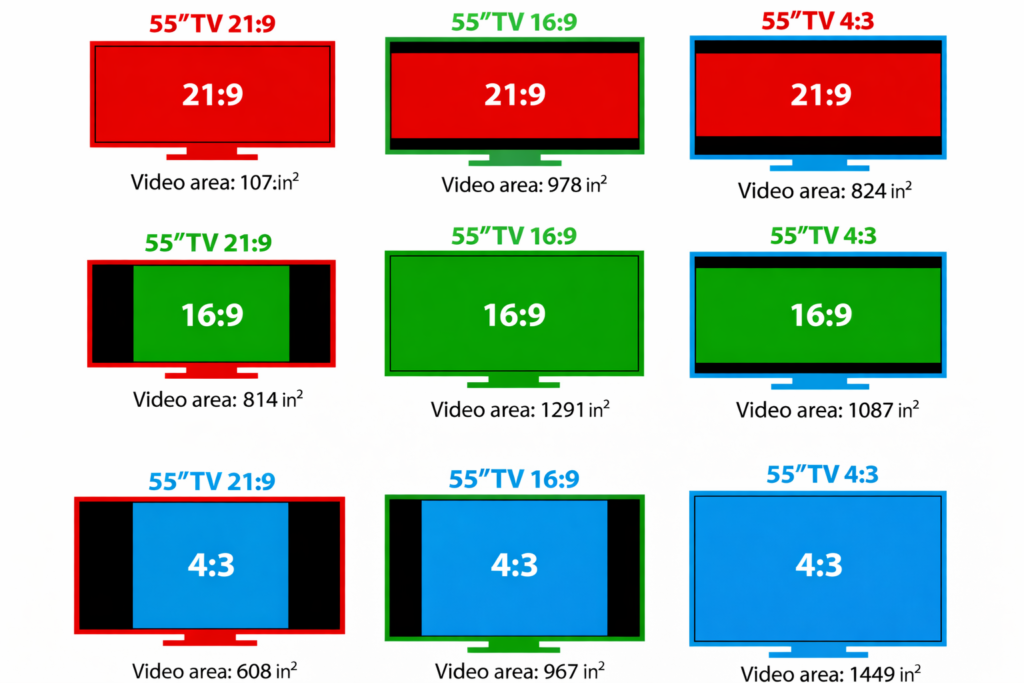

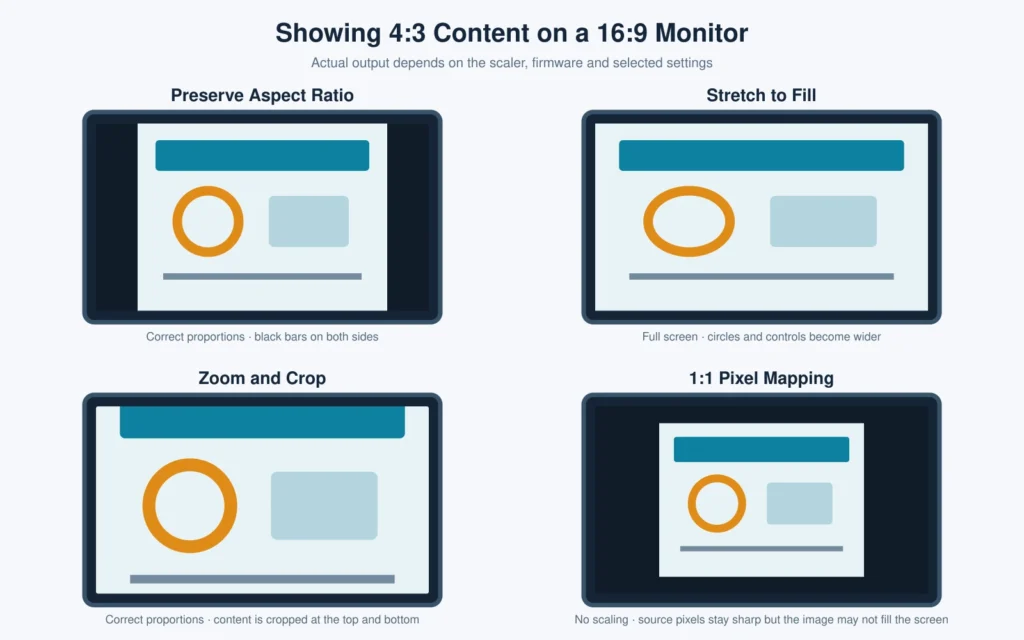

В зависимости от скалера, прошивки и выбранных настроек источник сигнала с соотношением сторон 4:3 может отображаться на мониторе с соотношением сторон 16:9 одним из следующих способов:

1. Сохранить соотношение сторон: Изображение в целом сохраняет правильные пропорции, с чёрными полосами слева и справа.
2. Расширить до полного экрана: Изображение занимает весь экран, но кнопки, круги и объекты становятся шире.
3. Увеличение и кадрирование: Пропорции остаются правильными, но содержимое в верхней и нижней частях может исчезнуть.
4. Соотношение 1:1: Изображение по-прежнему остаётся чётким, но может занимать лишь часть доступного экрана.

В случае с видео черные полосы могут быть приемлемы. Что касается интерфейса человека-машины (HMI), то здесь вопрос стоит гораздо серьезнее. Операторы должны видеть каждую сигнализацию, каждое значение и каждый элемент управления в ожидаемом месте. Обрезание области отображения состояния или растягивание макета элементов управления не является разумным компромиссом лишь ради того, чтобы использовать более новую панель.

Поэтому перед утверждением замены устройство-источник и контроллер монитора следует протестировать с заданным разрешением. Точность сенсорного ввода следует проверять в ходе того же теста, а не после него.

Когда переход на формат 16:9 — правильное решение

Нет ничего плохого в смене формата, если это допускает проект. Ошибка заключается в том, чтобы называть такую смену «прямой заменой».

Если корпус перепроектируется, а команда разработчиков программного обеспечения сможет создать новый интерфейс, формат 16:9 предоставит достаточно места для графиков, изображений с камер, навигации и отображения рабочих данных в двух столбцах. Именно поэтому модели с широким экраном широко распространены в зарядных устройствах для электромобилей, киосках, транспортных терминалах и современных производственных панелях управления.

A 15,6-дюймовый промышленный монитор или 21,5-дюймовый монитор с разрешением Full HD может стать практической основой для создания нового продукта. Корпус, интерфейс и схема расположения сенсорных элементов могут с самого начала разрабатываться с учетом конкретного дисплея.

Для старого компьютера с фиксированным разрешением экрана и программным обеспечением, поддерживающим только разрешение 1024 × 768, 10,4-дюймовый промышленный монитор или 15-дюймовый промышленный монитор — это, как правило, более предсказуемый путь. Возможно, на техническом паспорте он не выглядит столь инновационным, но позволяет сэкономить гораздо больше времени на проектировании, чем составляет разница в цене на витрине.

Конструкция монитора имеет такое же значение, как и размер ЖК-экрана

Даже два монитора, изготовленные на базе одного и того же ЖК-дисплея, могут иметь разные габаритные размеры.

An сенсорный монитор с открытой рамкой предназначен для установки внутри корпуса заказчика. А монитор для крепления на панель проходит через заданное переднее отверстие и удерживается за счет перекрытия окантовки и герметизации вокруг этого отверстия.

Прежде чем заказывать образец, сравните полный технический чертеж. Проверьте размеры внешней рамы, видимую область, точки крепления, перекрытие рамки, глубину установки, зазор для разъема и направление прокладки кабеля. Если сравнивать только технические характеристики ЖК-дисплея, то важнейшие размеры, необходимые для интеграции, по-прежнему останутся неучтёнными.

Прежде чем подавать заявку на замену, пришлите следующие сведения

Поставщик сможет дать гораздо более полезный ответ, если в запросе будет указана информация о существующей витрине. Как минимум, укажите:

• Номер модели используемого ЖК-дисплея или монитора
• Исходное разрешение и видеоинтерфейс
• Габаритные размеры или технический чертеж
• Размеры выреза в корпусе и способ крепления
• Типы сенсорных экранов и сенсорный интерфейс
• Условия применения и необходимое количество

Если чертежа нет, пришлите четкие фотографии передней и задней частей, разъемов и монтажной конструкции. Чертеж дверцы шкафа или передней панели особенно полезен, поскольку на нем видно отверстие, которое должен закрыть новый монитор.

Компания Eagle Touch сначала может проверить, подходит ли стандартная модель. Если вырез, защитное стекло, яркость, интерфейс или способ крепления имеют особые характеристики, проект может быть оценен как индивидуальное решение для промышленных сенсорных дисплеев вместо того, чтобы устанавливать в оборудование неподходящий стандартный монитор.

Часто задаваемые вопросы

Можно ли промышленный монитор с соотношением сторон 4:3 напрямую заменить на монитор с соотношением сторон 16:9?

Как правило, нет. Внешние габариты, размеры отверстия для панели, собственное разрешение и макет программного обеспечения различаются. Перед оформлением заказа необходимо провести полную механическую и функциональную проверку.

Является ли разрешение 1280 × 1024 разрешением 4:3?

Нет. Соотношение сторон составляет 5:4, и оно широко используется в 17-дюймовых и 19-дюймовых промышленных мониторах.

Все ли 10,1-дюймовые ЖК-дисплеи имеют соотношение сторон 16:9?

Нет. Во многих 10,1-дюймовых промышленных панелях используется разрешение 1280 × 800, что соответствует соотношению сторон 16:10. В других используется разрешение 1024 × 600, и они обычно продаются как широкоформатные модели с соотношением сторон 16:9. Уточните точный артикул ЖК-дисплея.

Есть ли ещё в продаже промышленные мониторы с соотношением сторон 4:3?

Да. Они по-прежнему широко используются в промышленном оборудовании с длительным сроком службы и в проектах по замене оборудования. Наличие на складе всё же следует уточнять по конкретной модели, поскольку одно лишь соотношение сторон не гарантирует долгосрочных поставок панелей.

Заключительный совет

Если вы заменяете монитор, не начинайте с вопроса: “Какой более современный размер экрана мы можем использовать?”. Начните с имеющегося чертежа, собственного разрешения и параметров вывода программного обеспечения. Эта информация позволит быстро определить, возможна ли стандартная замена.

Если вы разрабатываете новое оборудование, определитесь с форматом дисплея до того, как будут окончательно утверждены корпус и интерфейс человека-машины (HMI). Это решение даст как инженерам-конструкторам, так и программистам четкую ориентировку.

Лучший вариант замены — это не экран с самыми новыми техническими характеристиками. Это тот экран, который можно установить в оборудование, не превращая работы по техническому обслуживанию в полную переработку конструкции.
