Pantallas industriales 4:3 vs 16:9. ¿Qué relación de aspecto elegir? ¿Qué relación de aspecto elegir?

Publicado: 15 de enero de 2026

Solicitar presupuesto Formule una pregunta

Uso industrial Guía de selección Notas de integración

Categorías: Blog Expositores industriales Guía de selección

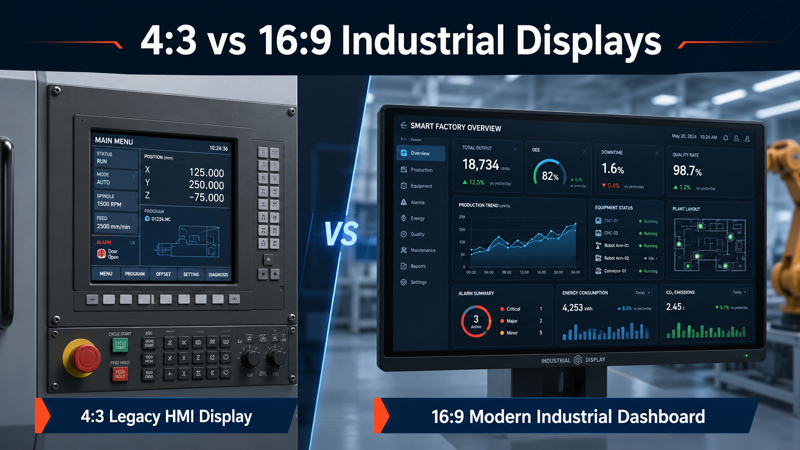

4:3 vs 16:9 industrial display aspect ratio comparison for HMI and OEM equipment

Introducción

¿Se puede sustituir una pantalla industrial 4:3 por una 16:9 sin rediseñarla?

En la mayoría de los sistemas industriales, la respuesta es no.

Una pantalla 16:9 puede parecer más moderna, pero sustituir una pantalla industrial 4:3 por un modelo 16:9 no es sólo un cambio de pantalla. El recorte del panel, la estructura de montaje, la disposición de la HMI, la posición táctil, la resolución del software y el diseño del sellado frontal pueden verse afectados.

En palabras sencillas, si cambia la forma de la pantalla, es posible que también deba cambiar la máquina.

Por eso la relación de aspecto es un factor de selección importante en las pantallas industriales. No se trata sólo del aspecto de la pantalla. Se trata de si la pantalla puede adaptarse al equipo, funcionar con el software y mantenerse estable durante un uso prolongado.

Las pantallas industriales 4:3 se siguen utilizando ampliamente en sistemas heredados, máquinas CNC, HMI de automatización industrial, equipos médicos, armarios de control y sistemas SCADA. Estas aplicaciones suelen tener aperturas mecánicas y diseños de software fijos.

Las pantallas industriales 16:9 son más comunes en nuevos equipos OEM, salpicaderos de fábricas inteligentes, estaciones de carga de vehículos eléctricos, quioscos de autoservicio, terminales de transporte y modernos sistemas de control. Estas aplicaciones suelen necesitar diseños más amplios, interfaces de salpicadero o más información visual en una sola pantalla.

Para los ingenieros, integradores de sistemas y equipos de compras, la verdadera cuestión no es simplemente:

¿Qué relación de aspecto es mejor?

La mejor pregunta es:

¿Qué relación de aspecto puede integrarse con el menor riesgo?

Si se selecciona una relación de aspecto incorrecta, el proyecto puede enfrentarse:

Desajuste del corte del panel
Distorsión del diseño HMI
Problemas de alineación táctil
Problemas de ampliación del software
Rediseño mecánico adicional
Mayor tiempo de prueba
Mayor coste total del proyecto

A menudo, estos problemas no se detectan durante el aprovisionamiento inicial. Suelen aparecer después de que lleguen las muestras, durante el montaje del prototipo o cuando la pantalla se instala en la máquina final.

Si desea obtener más información sobre la selección de pantallas, incluido el montaje, la interfaz, el diseño de la caja y los requisitos de la aplicación, también puede consultar nuestra publicación monitores industriales guía.

Diferencias clave entre las pantallas industriales 4:3 y 16:9

La principal diferencia entre las pantallas industriales 4:3 y 16:9 es la forma de la pantalla, pero en los proyectos industriales reales, el impacto es mucho más profundo.

Una pantalla industrial 4:3 tiene un formato más cuadrado. Suele utilizarse en sistemas antiguos en los que la carcasa, la interfaz de software y el flujo de trabajo del operador se diseñaron hace muchos años.

Una pantalla industrial 16:9 tiene un formato más ancho. Es más adecuada para equipos nuevos en los que la interfaz de usuario puede diseñarse desde el principio en torno a una pantalla más ancha.

En muchos proyectos, se elige 4:3 por compatibilidad.
Se elige 16:9 por la nueva flexibilidad de diseño.

Ninguno de los dos es siempre mejor. La elección correcta depende del equipo.

La relación de aspecto y su impacto en la integración del sistema

La relación de aspecto define la relación entre la anchura y la altura de la pantalla.

Para los monitores de consumo, esto puede afectar principalmente a la experiencia de visualización. En el caso de los monitores industriales, puede afectar a todo el diseño del sistema.

En un sistema OEM, la relación de aspecto puede influir:

Disposición de HMI y SCADA
Tamaño de corte del panel
Diseño del bisel frontal
Orificios de montaje
Mapas táctiles
Rendimiento del software
Flujo de trabajo del operador
Futura sustitución y mantenimiento

Por ejemplo, una pantalla 4:3 de 10,4 pulgadas con una resolución de 1024×768 puede utilizarse en el panel de control de una máquina. Si se sustituye por una pantalla 16:9, la nueva pantalla puede ser más ancha pero más corta. Aunque la interfaz de señal pueda funcionar, es posible que la pantalla no quepa en el hueco original. Los botones de la HMI también pueden quedar estirados o desalineados.

Por eso, la sustitución de pantallas industriales no debe juzgarse únicamente por el tamaño o la resolución de la pantalla. Hay que comprobar todo el sistema.

Guía rápida de selección para ingenieros

Utilice un Pantalla industrial 4:3 cuando:

Está sustituyendo una pantalla existente
El recorte del panel ya está fijado
El software se diseñó para resolución 4:3
El sistema utiliza software HMI o SCADA heredado
Quiere reducir el riesgo de rediseño
La compatibilidad a largo plazo es más importante que la apariencia moderna

Utilice un Pantalla industrial 16:9 cuando:

Está diseñando nuevos equipos OEM
La carcasa y el software aún pueden diseñarse
La aplicación necesita una interfaz tipo tablero de mandos
La pantalla debe mostrar más información horizontal
El sistema utiliza un moderno marco de interfaz de usuario
Se esperan futuras actualizaciones del software

Una regla sencilla es:

4:3 suele ser más seguro para los proyectos de sustitución.
16:9 suele ser mejor para los nuevos diseños.

Opciones habituales de visualización industrial por relación de aspecto

Para los proyectos de sustitución, muchos clientes siguen buscando pantallas industriales 4:3 porque sus máquinas se diseñaron originalmente en torno a este formato.

Los tamaños 4:3 o de formato heredado más comunes son:

Estos tamaños se utilizan a menudo en paneles de control CNC, máquinas de automatización, armarios de control, sistemas de alimentación y equipos médicos o de laboratorio.

En los nuevos equipos OEM, las pantallas industriales 16:9 son más habituales porque admiten diseños de interfaz más amplios.

Los tamaños 16:9 más comunes son:

Estos tamaños se utilizan a menudo en cargadores de vehículos eléctricos, quioscos, salpicaderos de fábricas inteligentes, terminales de transporte, sistemas de visión artificial y modernos equipos de control industrial.

Si el proyecto necesita una solución de visualización completa con panel táctil, tarjeta controladora, carcasa y estructura de montaje, un monitor táctil industrial suele ser más fácil de integrar que un panel LCD desnudo.

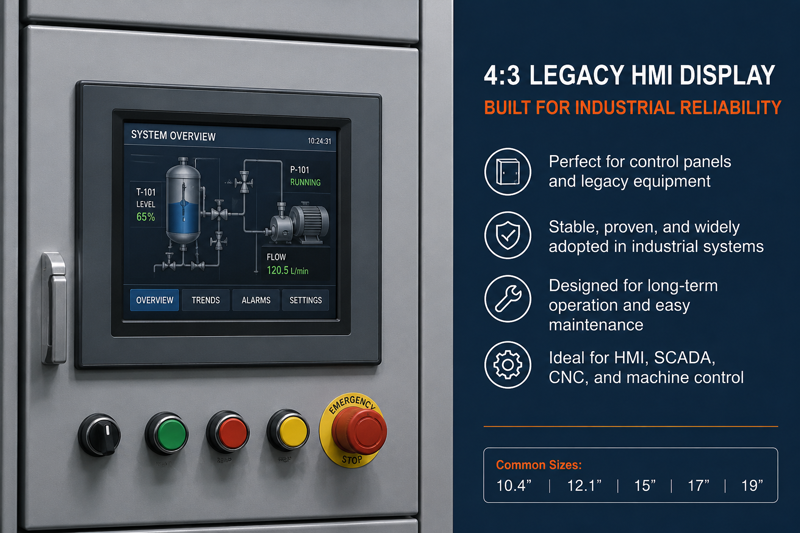

Pantallas industriales 4:3 para la estabilidad de sistemas heredados

Las pantallas industriales 4:3 siguen siendo importantes porque muchas máquinas industriales tienen una larga vida útil.

A diferencia de los productos de consumo, los equipos industriales pueden permanecer en uso durante muchos años. Una máquina de fábrica, un dispositivo médico o un sistema de control pueden necesitar de nuevo el mismo formato de visualización para su mantenimiento, reparación o repetición de la producción.

Esta es una de las razones por las que las pantallas 4:3 se siguen utilizando en aplicaciones industriales.

Características comunes de las pantallas industriales 4:3

Las resoluciones típicas incluyen:

640×480
800×600
1024×768

Estas resoluciones son habituales en sistemas HMI antiguos, paneles de control PLC, interfaces SCADA y pantallas de funcionamiento de máquinas.

El formato 4:3 es adecuado para diseños con:

Listas de parámetros
Botones de menú
Registros de alarmas
Estado de la máquina
Flujos de trabajo de control vertical

Por qué 4:3 suele ser más seguro para la sustitución

En un proyecto de rehabilitación, mantener la misma relación de aspecto puede reducir muchos riesgos.

Una pantalla 4:3 puede ayudar a mantener:

Recorte del panel original
Estructura de montaje existente
Diseño HMI
Posición táctil
Hábito del operador
Diseño de sellado frontal

Por esta razón, a menudo no se elige el 4:3 porque sea “antiguo”, sino porque es más seguro para el sistema existente.

Una pantalla panorámica más barata o más nueva no siempre es la solución más económica si obliga a rediseñar la mecánica, reajustar el software o retrasar la instalación.

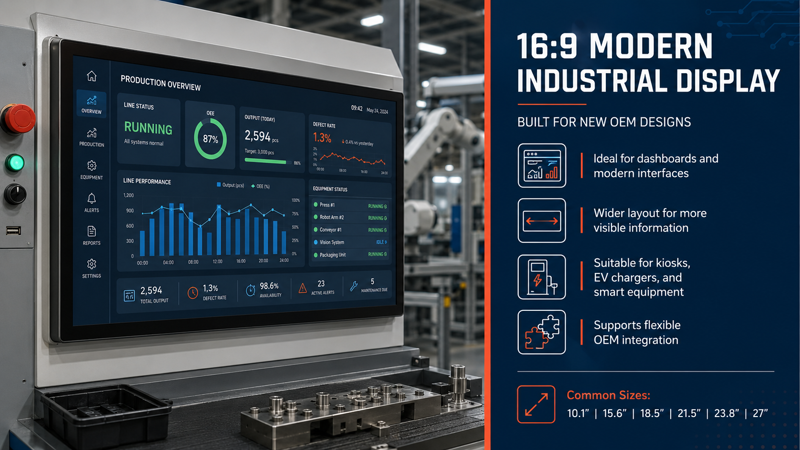

Pantallas industriales 16:9 para el diseño OEM moderno

Las pantallas industriales 16:9 se utilizan mucho en los nuevos equipos porque ofrecen más espacio horizontal.

Para el software industrial moderno, esto puede ser útil. Una pantalla más amplia puede mostrar más información al mismo tiempo, como gráficos, imágenes de cámara, menús de funcionamiento, alarmas, datos de producción y estado del sistema.

Características comunes de las pantallas industriales 16:9

Las resoluciones típicas incluyen:

1280×720
1366×768
1920×1080
3840×2160 para algunas aplicaciones de alta resolución

El formato 16:9 es adecuado para aplicaciones en las que la interfaz se diseña desde el principio en torno a una disposición más amplia.

Donde 16:9 funciona bien

Las pantallas industriales 16:9 se utilizan habitualmente en:

Cuadros de mando inteligentes
Estaciones de recarga de vehículos eléctricos
Quioscos de autoservicio
Sistemas de transporte
Equipos de visión artificial
Terminales de información exterior
Modernos equipos de automatización

Para estas aplicaciones, la pantalla suele formar parte del diseño de un nuevo producto. La carcasa, el software y la interfaz pueden diseñarse conjuntamente.

Esa es la mejor situación para utilizar 16:9.

Comparación entre pantallas industriales 4:3 y 16:9

Factor	Pantalla industrial 4:3	Pantalla industrial 16:9
Mejor uso	Sustitución y sistemas heredados	Nuevos equipos OEM
Ajuste mecánico	Mejor para recortes de paneles fijos	Mejor para el nuevo diseño del recinto
Software Fit	Adecuado para HMI / SCADA heredados	Adecuado para marcos de interfaz de usuario modernos
Diseño de la interfaz	Vertical y estructurado	Horizontal y tipo tablero
Riesgo de sustitución	Menor en los sistemas existentes	Mayor si se sustituye directamente por 4:3
Tamaños típicos	10.4″, 12.1″, 15″, 17″, 19″	10.1″, 15.6″, 18.5″, 21.5″, 23.8″, 27″
Ventaja principal	Compatibilidad	Flexibilidad

El punto clave es simple:

4:3 ayuda a reducir el riesgo en los sistemas existentes.
16:9 ofrece más espacio de diseño en los nuevos sistemas.

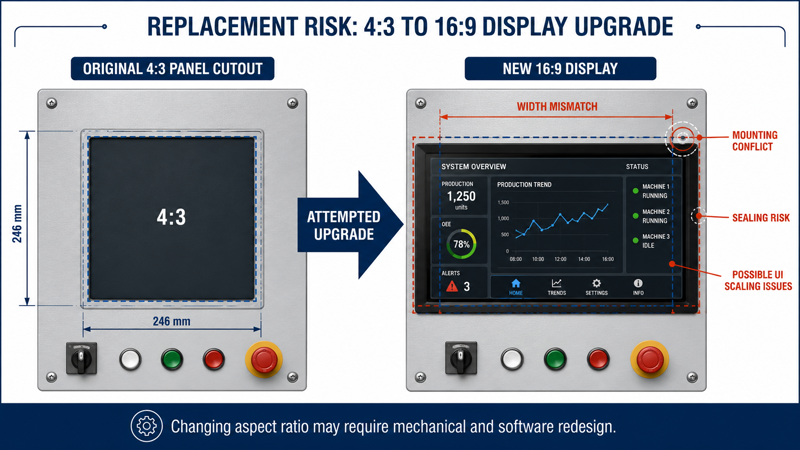

Riesgos de sustitución al cambiar la relación de aspecto

El cambio de 4:3 a 16:9 no debe tratarse como una simple actualización.

Aunque la interfaz LCD sea compatible, es posible que la máquina completa no lo sea.

1. Desajuste del recorte del panel

Es posible que la nueva pantalla no quepa en el hueco existente. Una pantalla 16:9 es más ancha y más corta que una pantalla 4:3 de tamaño similar.

Esto puede afectar:

Apertura del panel frontal
Orificios de montaje
Diseño del bisel
Estructura de sellado
Protección IP
Resistencia al polvo y al agua

En los equipos industriales, incluso un pequeño desajuste mecánico puede crear un gran problema.

2. Distorsión del diseño HMI

Muchos programas HMI heredados se diseñaron para resoluciones fijas.

Si cambia la proporción de la pantalla, es posible que la interfaz no se ajuste correctamente. Los botones pueden estirarse, el texto puede moverse y algunos campos pueden no mostrarse correctamente.

Para los operarios, no se trata sólo de un problema visual. Puede afectar al funcionamiento diario y a la seguridad.

3. Problemas de posición táctil

Si la pantalla táctil no se asigna correctamente tras el cambio de pantalla, es posible que la posición táctil no coincida con los botones visuales.

Esto es especialmente importante para los monitores táctiles industriales utilizados en el control de máquinas, dispositivos médicos o terminales exteriores.

4. Software Rework

Si el software original no puede adaptarse a la nueva resolución, puede ser necesario rediseñar el diseño de la HMI.

Esto puede añadir más tiempo de ingeniería, pruebas y validación.

5. Retraso del proyecto

Una pantalla que parece fácil de sustituir durante el aprovisionamiento puede resultar difícil durante la integración.

Es mucho más fácil comprobar estos detalles antes de pedir las muestras que rediseñar el panel frontal después de que haya llegado la pantalla.

Si no está seguro de si su actual pantalla 4:3 puede sustituirse por un modelo 16:9, prepare el tamaño actual de la pantalla, la resolución, la interfaz, el plano de recorte del panel y fotos de la instalación antes de ponerse en contacto con un proveedor. Estos detalles ayudan al equipo de ingenieros a juzgar si un modelo estándar es adecuado o si se necesita un monitor industrial a medida.

Caso real de retroadaptación: fallo en la sustitución de 4:3 a 16:9

En un proyecto de modernización de un sistema de control industrial, el cliente quería sustituir una pantalla 4:3 de 10,4 pulgadas por un panel panorámico.

Al principio, la sustitución parecía posible. La nueva pantalla tenía mayor resolución y la interfaz de señal parecía compatible.

Pero una vez iniciada la integración, aparecieron varios problemas.

Suposición inicial

El cliente esperaba que la sustitución fuera sencilla porque:

La interfaz de la señal era similar
La nueva pantalla tenía mayor resolución
La pantalla más ancha parecía más moderna
Sólo parecía necesario un pequeño ajuste mecánico

Lo que ocurrió

La caja existente estaba diseñada para una pantalla 4:3. El nuevo panel panorámico no coincidía con la abertura frontal original.

El software HMI también se diseñó para una resolución de 1024×768. Al cambiar la relación de aspecto, algunos elementos de la interfaz se estiraron y desalinearon.

El cliente tuvo entonces que modificar la estructura mecánica y rediseñar parte del diseño del software.

La pantalla en sí no fue el mayor coste. El coste real se debió al rediseño, las pruebas y el retraso del proyecto.

Ingeniería para llevar

Al sustituir una pantalla industrial, la relación de aspecto debe comprobarse junto con:

Dimensiones mecánicas
Zona activa
Estructura de montaje
Interfaz
Resolución
Mapa táctil
Diseño del software HMI

En muchos proyectos de retroadaptación, mantener el formato original 4:3 es la opción más segura.

La estructura de montaje también afecta a la selección de la relación de aspecto

La relación de aspecto suele estar relacionada con la estructura de montaje.

Por ejemplo, una máquina antigua puede utilizar una abertura fija en el panel frontal. En este caso, una pantalla 4:3 puede ser más fácil de sustituir.

Un nuevo quiosco, cargador de VE o sistema de control de máquinas puede utilizar una estructura diferente. En este caso, se puede diseñar una pantalla 16:9 en el producto desde el principio.

Las estructuras de monitores industriales más comunes son:

Monitor de marco abierto para la integración de equipos empotrados y quioscos
Monitor de montaje en panel para armarios de control y HMI industriales
Monitor industrial con montaje VESA para puestos de trabajo y sistemas de control de máquinas
Solución de pantalla táctil personalizada para requisitos especiales de cristal, tacto, interfaz y mecánica

Si aún no se ha fijado el diseño mecánico, es mejor elegir conjuntamente la relación de aspecto y la estructura de montaje. Así se evita tener que rediseñarlas más adelante.

Cómo elegir la relación de aspecto adecuada

Antes de elegir una pantalla industrial, compruebe estas cuestiones.

1. ¿Se trata de un proyecto de sustitución o de un nuevo diseño?

Si se trata de un proyecto de sustitución, comience con la relación de aspecto original.

Si se trata de un nuevo diseño OEM, 16:9 puede ofrecer más flexibilidad.

2. ¿Son fijas las dimensiones mecánicas?

Si el recorte del panel y los orificios de montaje ya están fijados, el formato de la pantalla debe ajustarse lo más posible a la estructura existente.

3. ¿Se diseñó el software para una resolución fija?

Si el software HMI o SCADA se diseñó para 4:3, el cambio a 16:9 puede requerir un ajuste del software.

4. ¿Cuál es el entorno de aplicación?

Las aplicaciones para exteriores, semiexteriores, armarios industriales, quioscos, médicas y de control de máquinas pueden tener diferentes requisitos de brillo, función táctil, cristal de cubierta, sellado y temperatura de trabajo.

5. ¿Necesitará el producto asistencia a largo plazo?

En el caso de los equipos industriales, el primer pedido no es lo único que hay que tener en cuenta. Es posible que haya que volver a suministrar la misma pantalla para futuras reparaciones, mantenimiento o repetición de la producción.

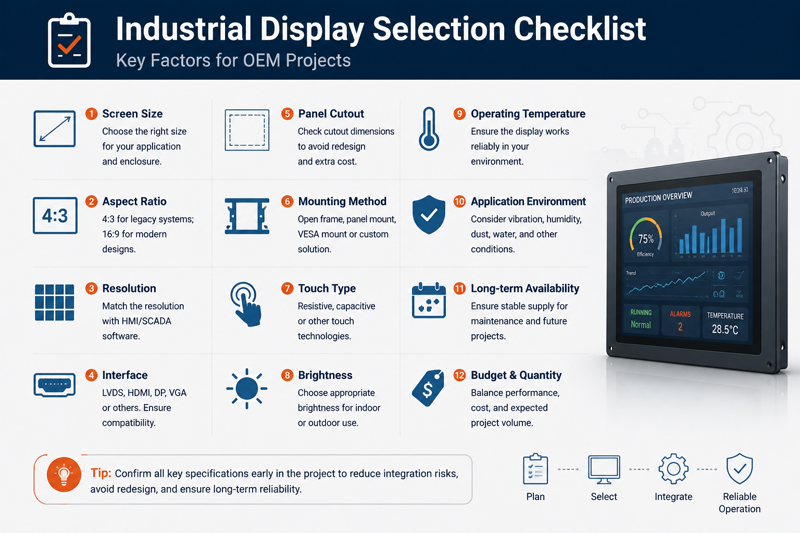

Lista de comprobación práctica antes de elegir una pantalla

Antes de confirmar un modelo de pantalla, conviene comprobarlo:

Tamaño de la pantalla
Relación de aspecto
Resolución
Zona activa
Dimensiones exteriores
Tamaño de corte del panel
Método de montaje
Interfaz de señales
Tipo táctil
Requisitos de luminosidad
Temperatura de funcionamiento
Entorno de aplicación
Disponibilidad a largo plazo

Para los equipos de compras, esto ayuda a evitar la selección de un expositor únicamente en función del precio unitario.

Un precio de exposición más bajo puede no ahorrar dinero si genera cambios en los armarios, reajustes del software o retrasos en el lanzamiento del producto.

Conclusión

La relación de aspecto en las pantallas industriales no es sólo una elección visual. Es una decisión de compatibilidad.

Las pantallas industriales 4:3 siguen siendo importantes para los sistemas heredados, los proyectos de modernización, los recortes de paneles fijos y los equipos de larga vida útil.

Las pantallas industriales 16:9 son la mejor opción para nuevos diseños OEM, modernos diseños de interfaz de usuario, cuadros de mando, sistemas de visualización y aplicaciones que necesitan un espacio de pantalla más amplio.

En los proyectos de sustitución, mantener la relación de aspecto original suele reducir el riesgo.

En los nuevos diseños, la selección anticipada de la relación de aspecto da más libertad a los ingenieros.

Antes de elegir entre 4:3 y 16:9, es importante comprobar la estructura mecánica, la disposición del software, la interfaz, la función táctil, el método de montaje y el ciclo de vida previsto del producto.

La pantalla adecuada no siempre es la más nueva o la más ancha. Es la que se adapta al sistema con el menor riesgo.

PREGUNTAS FRECUENTES

¿Se puede sustituir una pantalla industrial 4:3 por una 16:9?

Normalmente no directamente. Es posible que haya que cambiar el recorte del panel, la disposición de la HMI, la asignación táctil y la resolución del software. Se recomienda una comprobación completa de la compatibilidad antes de la sustitución.

¿Siguen existiendo pantallas industriales 4:3?

Sí. Las pantallas industriales 4:3 se siguen utilizando en muchos sistemas industriales de ciclo de vida largo, como máquinas CNC, HMI de automatización, armarios de control, equipos médicos y sistemas SCADA.

¿Qué relación de aspecto es mejor para los nuevos equipos OEM?

16:9 suele ser mejor para los nuevos equipos OEM porque admite diseños de interfaz de usuario modernos, cuadros de mandos y contenidos visuales más amplios. Sin embargo, la elección final debe seguir dependiendo del diseño mecánico y los requisitos del software.

¿Por qué el formato 4:3 sigue siendo habitual en los sistemas industriales?

Muchos sistemas industriales se diseñaron en torno a carcasas fijas y resoluciones de software fijas. Mantener 4:3 ayuda a reducir el riesgo de rediseño y facilita la sustitución.

¿Qué debo aportar al solicitar una pantalla industrial de sustitución?

Es útil facilitar el tamaño actual de la pantalla, la resolución, la interfaz, el número de modelo de LCD, el plano del recorte del panel, el método de montaje, el tipo de toque, el entorno de aplicación y la cantidad estimada.

Nota final de ingeniería

Si está seleccionando un expositor para la sustitución o el diseño de un nuevo equipo, prepare los detalles clave del proyecto antes de la evaluación.

La información útil incluye:

Tamaño actual de la pantalla y relación de aspecto
Resolución e interfaz de señal
Número de modelo de LCD, si está disponible
Recorte de panel o plano mecánico
Requisito táctil
Método de montaje
Entorno de aplicación
Requisitos de luminosidad
Cantidad estimada y calendario del proyecto

Con estos detalles, es más fácil comprobar si se puede utilizar un monitor industrial estándar o si es más seguro para el proyecto una solución de visualización industrial personalizada.

Para los sistemas industriales, una comprobación temprana siempre es mejor que un rediseño tardío.

← Previous Post

CONTACTO

¿Necesita un monitor industrial, una pantalla táctil o un panel PC?

Envíenos su tamaño, brillo, tipo de pulsación, interfaz, método de montaje, entorno y cantidad deseada: los proyectos en fase inicial son bienvenidos.

Plazo de respuesta: 1 día laborable (GMT+8).
